Redes Neuronales Recurrentes. Predicción de una serie temporal

por | Feb 1, 2019 | Aprendizaje automático, Big data, R, Redes neuronales | 6 Comentarios

Introducción

En este post vamos a continuar estudiando el modelado de las series temporales como hicimos en el post Análisis de series temporales en R. ARIMA. En este post veremos un ejemplo en R de los modelos de Redes Neuronales Recurrentes de Elman y de Jordan.

MODELO ELMAN

En las redes de Elman, las entradas de estas neuronas, se toman desde las salidas de las neuronas de una de las capas ocultas, y sus salidas se conectan de nuevo en las entradas de esta misma capa, lo que proporciona una especie de memoria sobre el estado anterior de dicha capa. mas info

Para el ejemplo modelamos los datos de una serie temporal:

rawData=scan('https://www.diegocalvo.es/wp-content/uploads/2016/09/datos-serie-temporal.txt')
plot(rawData)
tsData = ts(RawData, start = c(1966,1), frequency = 12)
print(tsData)
plot(tsData)

donde rawData son los datos univariantes que convertimos en serie temporal. start comienza el inicio de los tiempo de los datos, en este caso es enero de 1996 y como los datos son mensuales ‘frequency=12’.

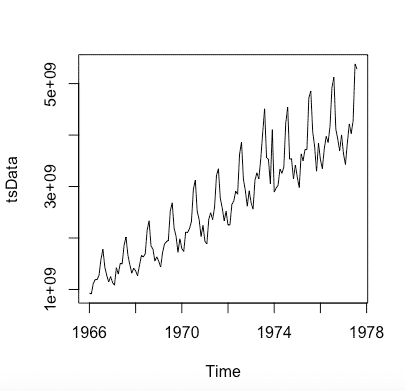

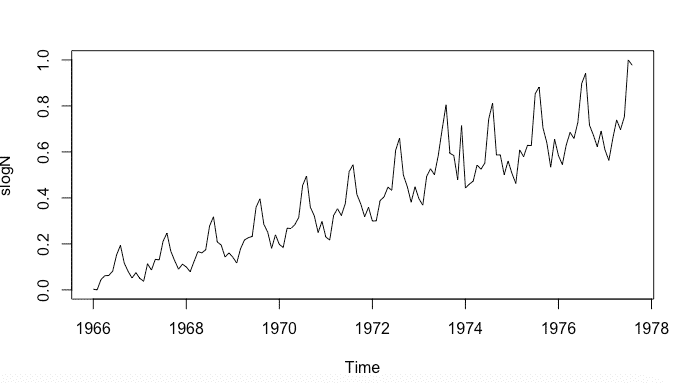

Este es el estado del dataset:

Debemos cargas los paquetes que implementan estas redes neuronales. Vamos a usar la libreria RSNNS y una librería secundaria quantmod para otras operaciones:

require(RSNNS) require(quantmod)

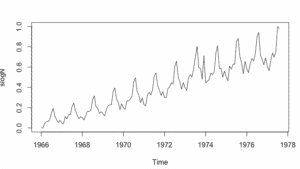

Para las redes neuronales necesitamos normalizar los datos de entrada para que tome valores entre 0 y 1

stsData<-as.ts(tsData,F)
stsDataN<- (stsData-min(stsData))/(max(stsData)-min(stsData))
plot(stsDataN)

#definimos una conjunto de datos para train 90% y 10% para test set.seed(1) tamano_total <- length(stsDataN) tamano_train <- round(tamano_total*9/12, digits = 0) train <- 0:(tamano_train-1) test<-(tamano_train):tamano_total

Ahora lo que haremos será crear un data frame con n columnas, cada una de las cuales adelantada un valor de la serie en el futuro, a través de una variable de tipo zoo; equivalente a un periodo de retardo de la serie:

y<-as.zoo(stsDataN) x1<-Lag(y,k=1) x2<-Lag(y,k=2) x3<-Lag(y,k=3) x4<-Lag(y,k=4) x5<-Lag(y,k=5) x6<-Lag(y,k=6) x7<-Lag(y,k=7) x8<-Lag(y,k=8) x9<-Lag(y,k=9) x10<-Lag(y,k=10) x11<-Lag(y,k=11) x12<-Lag(y,k=12) slogN<-cbind(y,x1,x2,x3,x4,x5,x6,x7,x8,x9,x10,x11,x12)

Eliminamos los valores NA producidos al desplazar la serie:

stsDataN<-stsDataN[-(1:12),]

Y definimos, por comodidad, los valores de entrada y salida de la red neuronal:

inputs<-stsDataN[,2:13]
outputs<-stsDataN[,1]

Ahora ya podemos crear una red de Elman y entrenarla:

fit<-elman(inputs[train],outputs[train], size=c(9,2), learnFuncParams=c(0.1), maxit=5000) y<-as.vector(outputs[-test]) plot(y,type="l")

El tercer parámetro de la función elman indica que hemos creado dos capas ocultas, una de nueve neuronas y otra de una, hemos indicado un ritmo de aprendizaje de 0,1 y también un número máximo de iteraciones de 5000.

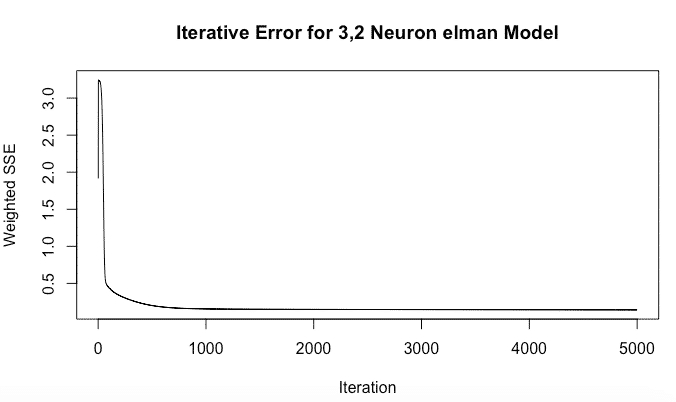

Con la función plotIterativeError podemos ver cómo ha ido evolucionando el error de la red con el número de iteraciones:

plotIterativeError(fit, main = "Iterative Error for 3,2 Neuron elman Model")

Se puede observar que el error converge a cero muy rápidamente.

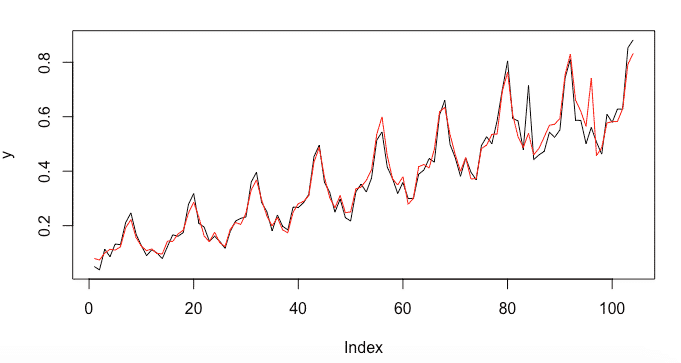

Una vez la red entrenada la probamos, haciendo una predicción con el resto de los términos de la serie, los datos seleccionados para test:

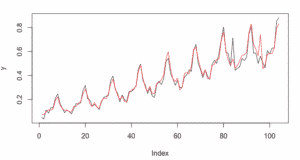

pred<-predict(fit,inputs[-test]) lines(pred,col="red")

Como se puede observar la red predice bastante bien. Ahora gracias al efecto memoria vamos a adelantarnos a la serie al menos en un valor con una precisión muy buena. Para ello volvemos a introducir los datos de entrenamiento.

predictions<-predict(fit,inputs[-train])

Y desnormalizamos los datos

valuesPred <- predictions*(max(stsData)-min(stsData)) + min(stsData) valuesPred

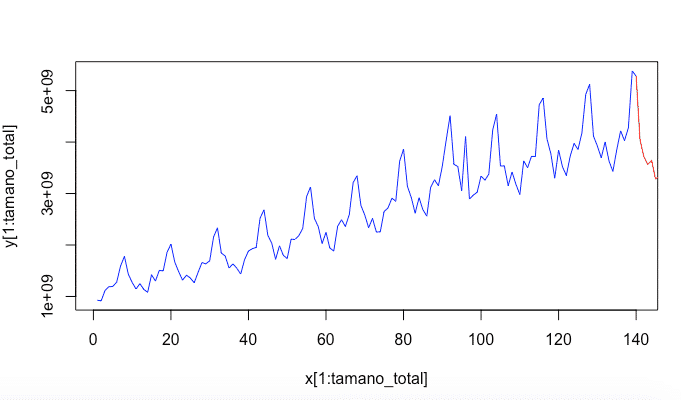

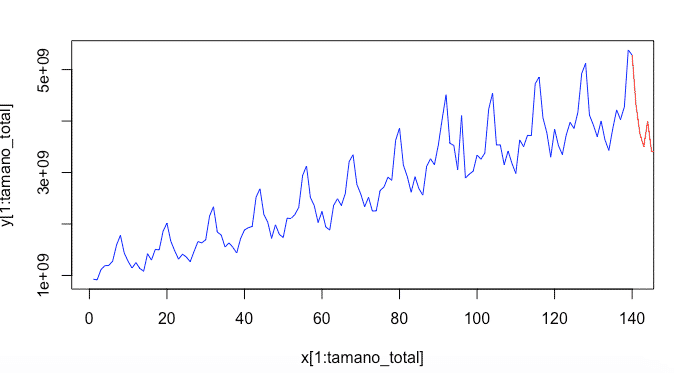

Ahora podemos ver la representación de los valores predecidos para el siguiente periodo:

x <- 1:(tamano_total+length(valuesPred)) y <- c(as.vector(tsData),valuesPred) plot(x, y) plot(x[1:tamano_total], y[1:tamano_total],col = "blue", type="l") lines( x[(tamano_total):length(x)], y[(tamano_total):length(x)], ,col="red")

MODELO JORDAN

En las redes de Jordan, la diferencia está en que la entrada de las neuronas de la capa de contexto se toma desde la salida de la red. Del mismo modo que hemos operado para la red neuronal Elman, sustituyendo el modelo, obtenemos el resultado para la red de Jordan.

fit<-jordan(inputs[train],outputs[train],size=4,learnFuncParams=c(0.01),maxit=5000)

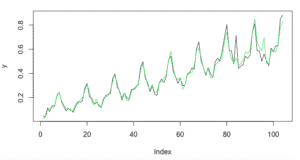

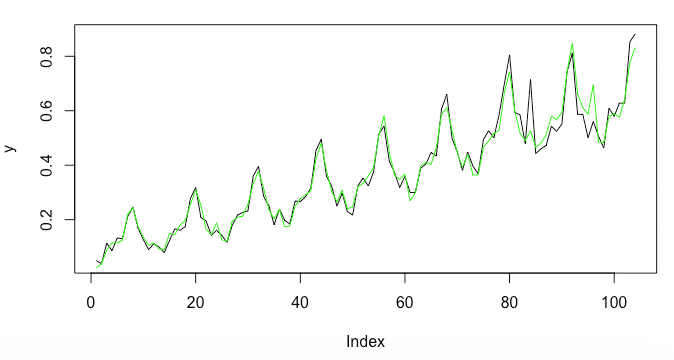

La predicción para el modelo es:

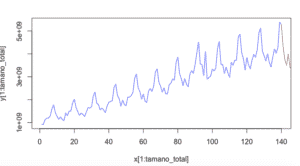

El adelantamiento con este modelo queda de la siguiente forma:

Referencias:

Redes Neuronales Recurrentes y Series Temporales

Time series forecast with recurrent Elman network in neurolab
